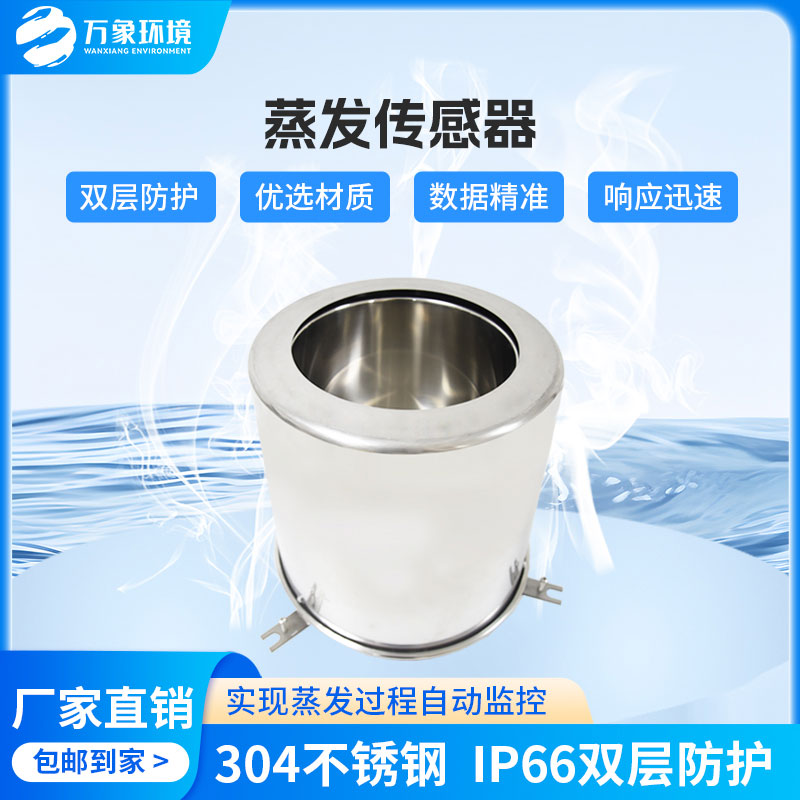

⊙蒸發量傳感器產品概述

蒸發量傳感器又稱蒸發傳感器，蒸發量，蒸發量傳感器是一款用來觀測水面蒸發的儀器，采取雙層不銹鋼結構設計，可以防止太陽直曬引起的蒸發誤差，具有靈敏度高、量程寬等優勢，可以快速、準確地測量出單位面積的水面蒸發量。

本產品采取雙層不銹鋼結構設計，可以防止太陽直曬引起的蒸發誤差，擁有比同行業產品更高的測量精度值。

水面蒸發傳感器是一款用來觀測水面蒸發的儀器，具有精度高、靈敏度高、量程寬等優勢，可以快速、準確地測量出單位面積的水面蒸發量。

1、蒸發量傳感器功能特點

◆可以防止太陽直曬引起的蒸發誤差，擁有比同行業產品更高的測量精度值，響應速度快、互換性好；

◆整機選用304不銹鋼材質制成，耐腐蝕，不起銹，外觀精美，保證傳感器使用壽命；

◆應用壓力式測量原理，通過高精度的稱重原理測量蒸發皿內液體的重量變化，再計算出液面高度，從而測量得到蒸發量，測量更精準，數據更科學；

◆采用底部出線的接線方式，減少明線，避免線路故障，安裝方便，操作簡單；

◆雙層防護的設計結構，該產品獨特的雙層不銹鋼設計，可以有效隔離外界干擾，使測量結果更加精準；

◆適應能力強，在風浪和降雨氣候條件下也能正常觀測，不失準確度，抗電磁干擾，即使停電后再通電，輸出數據依然正確；

◆本產品為數字化傳感器，無溫漂、時漂，性能長期穩定。

2、蒸發量傳感器適用范圍

水面蒸發傳感器是用來感知水面蒸發量變化的傳感器，可以觀測水面蒸發在不同時間段的變化規律，適用于氣象觀測、植物栽培、種子培養、農林業、地質勘測、科學研究等領域。

既可與自動加水裝置、數據采集發送裝置等配套使用，實現蒸發過程自動監控，也可與數據采集存儲裝置（記錄儀）組合使用，實現蒸發數據的自動存儲，還可與雨量傳感器、數據采集發送裝置等搭配使用，實現蒸發、降雨過程的自動觀測和遠程傳輸。

此外，可以作為雨量站、蒸發站、氣象站、環境監測站等設備的組成部分，用來觀測氣象或環境參數之一的“水面蒸發”。

3、蒸發量傳感器工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

⊙工作原理

應用壓力式測量原理，通過測量蒸發皿內液體重量變化，再計算出頁面高度，從而測得蒸發量。能夠適應各類環境的水面蒸發測量，不受液體結冰的影響，克服了使用超聲波原理測量液面高度時出現的結冰時測量不準、無水時易損壞傳感器、測量精度低等弊端。

⊙技術參數

供電電壓：7～24V DC

測量范圍：0~190mm

測量精度：±1%

信號輸出：（標記“t”為您所購買使用的型號）

¨電流型：4~20mA

¨電壓型：¨0.4~2V¨0~5V

¨485型：Modbus-RTU

響應時間：2s

內桶口徑：φ200mm

外桶口徑：φ300mm

防護等級：IP66

最大稱重：6500g （禁止將超重物品放入蒸發桶內）

工程量轉換公式：

實際測量值=(測量信號-最小信號)/(最大信號-最小信號)*(最大量程-最小量程)+最小量程

⊙尺寸、重量

外型尺寸：（見下圖）

整機重量：4.7kg

⊙接線說明

⊙安裝指導

1.安裝位置選擇須知

設備安裝地點應高出地面且必須裝在水泥底座上，防止雨水淹沒底盤及倒灌進設備內部從而引起設備短路或線路故障。

2.安裝步驟

將產品拆箱，把外殼、內膽、底座放置于水平地面準備安裝，安裝步驟如下：

A去掉底部頂絲

B將內膽放置于底座托盤上

C將外殼罩在底座底盤上

D轉動外殼使外殼底部螺栓孔與底座托盤螺栓孔對齊后插入螺栓擰緊

E將組裝好的設備固定于預先制作好的水泥底座上

⊙MODBUS協議(可定制)

◆ 通訊方式：485 通訊，傳送距離< 1000米

◆ 通訊速率：9600,n,8,1

◆ 通訊協議：MODBUS-RTU協議，出廠站號為2號站，依需要可以進行修改。

ModBus協議的命令包括：

讀出傳感器的數值（出廠為2號站）

讀取值命令格式舉例：

02 03 00 00 00 0184 39

注：開始的第一個字節02是站號，如果你已修改過站號設置，應將第一位的 02 修改為您設置的站號，最后兩位84,39是 16位的CRC校驗。

返回的命令格式舉例：

02 03 02 16 30 F2 30

注：16 30所在的位4,5位為蒸發量的值，F(xiàn)2 30是CRC校驗值。

數據解析方法：

按照蒸發桶內徑20cm，半徑10cm，底面積 314.1593cm2，水面高度＝水重/底面積(水的密度是1g/cm3)

(HEX)0x1630=>(DEC )5680 => 5680/314.1593 = 18.08cm(水面高度)

修改自身站號

方法一：知道現在站號，發送如下指令

0210 10 00 00 01 02 0003E3 60 其功能是將站號由2號修改為3號。

注：其中斜體大字替換為原站號，正體大字替換為希望修改成的目標站號值即可，發送需客戶自行計算CRC的值。

方法二：知道現在站號，發送如下指令

0206 10 00 0003CD 38 其功能是將站號由2號修改為3號。

注：其中斜體大字替換為原站號，正體大字替換為希望修改成的目標站號值即可，發送需客戶自行計算CRC的值。

方法三：忘了原站站號，需要將產品獨自連接到電腦上，注意

總線上不能有其它485產品，用0號站對其操作，指令如下：

00 06 10 00 0003CC DA

注：其中大字為希望修改成的目標站號值，客戶自行計算CRC校驗值。

⊙使用前的準備和檢查

注 意

使用前請先完整閱讀本說明書

正確連接設備線路

首先確認

﹡ 檢查該設備與您購買的設備是否相同

﹡ 檢查設備外觀是否破損

﹡檢查設備附件是否齊全

警 告

不按線序接線,可能造成該設備及連接該設備的儀器損壞

輸入電源超過該設備的最大接入電源時,將造成該設備的損壞

⊙故障分析與排除

⊙保養和維護

本儀器是具有優良設計和功能原理的科技產品，應注意維護和保養。下列建議將幫助您有效使用保養服務。

﹡避免儀器被刮劃，保持外部保護膜完整性，增加儀器使用壽命

﹡使用儀器時請將各連接部位固定牢固，避免儀器的損壞

﹡粗暴地對待儀器會毀壞內部電路板及精密的結構

﹡不要用顏料涂抹儀器，涂抹會在可拆卸部件中阻塞雜物從而影響正常操作

﹡使用清潔、干燥的軟布清潔儀器外部

﹡定時查看其他配置設備的電源電量，確保儀器正常工作

﹡該濁度傳感器在使用過程中，需定期對傳感器表面進行清潔，清潔周期根據使用條件，每3—6個月清潔一次。清潔時，關閉電源，取出傳感器，然后用柔軟的過濾紙輕擦傳感器表面及恒流器內表面，然后用清水沖干凈即可。清潔時，注意不要刮花傳感器表面。
