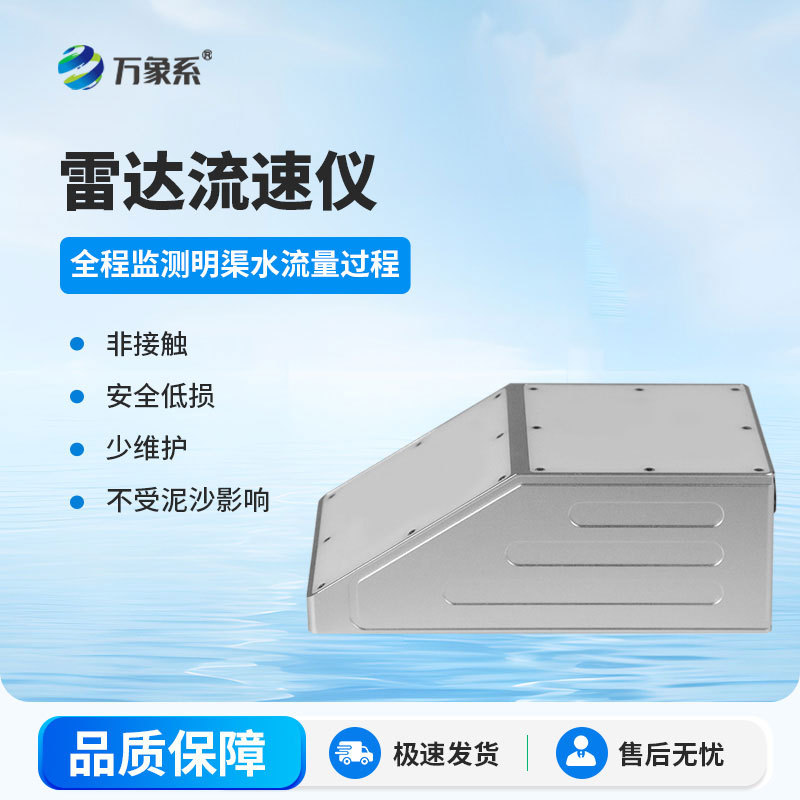

一、雷達流量計產品簡介
雷達流量計又稱明渠雷達流量計，明渠流量計，雷達流量計具有功耗低、體積小巧、可靠性高、操作簡單、維護方便等特點，可用于明渠、河道、灌區、地下排水管網、防汛預警等場合。
明渠流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉伲俳Y(jié)合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。
二、技術參數
參 數 | 說 明 |
供電電壓 | 直流7 ～ 28V |
電流（12V供電） | 正常工作時300mA左右，休眠小于1mA。 |
工作溫度 | -35° ～ 70° |
防水等級 | IP67 |
發射頻率 | 24.000 ～ 24.250GHz |
通訊接口 | RS-232 / RS-485 |
通訊協議 | MODBUS-RTU / 自定義協議 |
測速范圍 | 0.15 ～ 15m/s |
測速精度 | ±2% |
速度分辨力 | 0.01m/s |
測距范圍 | 0.4 ～ 40m |
測距精度 | ±1cm |
距離分辨力 | 1mm |
天線樣式 | 流速：14 x 32゜ 水位：11 x 11゜ |
間隔時間 | 1 ～ 5000min |
流量計尺寸（長×寬×高） | 220×120×83.8mm |
支架尺寸（長×寬×高） | 100×100×100mm |
重量 | 流量計+支架： 5.8kg |
外殼材料 | 鍍鋅、不銹鋼板 |
三、測量渠段的選擇
測量渠段的選擇與測量流量的準確性有直接的關系，為得到較好的測量結果，測量渠段應盡量滿足以下條件：
1.測驗渠段內無巨大塊石阻水,無巨大漩渦、亂流等現象。
2.測驗渠段宜順直、穩定、水流集中。
3.測驗渠段需硬化處理，測量斷面宜規整。
4.測驗渠段應保持順暢，防止漂浮物堆積。
四、安裝注意事項
1.安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。
2.流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。
3.流速計波束建議朝來水方向，如圖3-3所示，且與水流方向的水平角度為0度。
4.流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會對測流造成影響。
